KOMPAS-3D v22

Diese Version wurde nach der ASCON Roadmap erstellt. Das Konzept der KOMPAS-3D v22 kann als Erweiterung der Funktionalität in Bezug auf die Gestaltung von Produkten der High-Tech-Industrie beschrieben werden. Die Entwicklung berücksichtigte viele Nutzervorschläge zu den Themen dreidimensionale (Festkörper, Oberflächen) Modellierungswerkzeuge, Zeichnungs- und Spezifikationen, Designanwendungen in verschiedenen Branchen. Eines der lang erwarteten Merkmale der v22 sind die Möglichkeiten für die geometrische Ausführung von Modellen. Jetzt können Sie die Zeichnung des Geräts in verschiedenen Positionen vollständig assoziativ machen. Es gab eine Menge Kapazität, Komponenten zu sortieren, indem man im Baum des Modells zunimmt, jetzt haben wir diese Gelegenheit. Und doch können Sie jetzt Standardprodukte in Gruppen mit einem gemeinsamen Namen in zwei Klicks gruppieren - hurra, hurra, hurra! Und natürlich ist es eine Erwähnung der Hinzufügung völlig neuer Anwendungen: Klebeverbindungen, Covers, lokale Version des POLINOGUE-Verzeichnisses - all dies muss studiert und gemeistert werden, und es lohnt sich, glauben Sie mir, es wert!

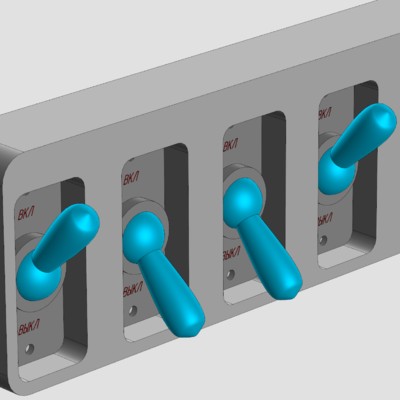

Arbeiten mit geometrischen Darstellungsoptionen

Dies ist eine assoziative Kopie des Modells, das Unterschiede hat

in Geometrie und/oder optischen Oberflächeneigenschaften. Im Designprozess kann es notwendig sein, das Modell unter verschiedenen Arbeitsbedingungen zu analysieren, zum Beispiel beim Platzieren beweglicher Komponenten in extremen Positionen, die die Elemente in einem gebogenen und bewegten Zustand usw. darstellen. Es kann auch notwendig sein, die Produktionsoptionen für einige Designelemente zu entwickeln - Rillen für die Ausgabe von Werkzeugen, Kegeln usw., das Vorhandensein von vereinfachten Varianten des Modells oder Optionen mit verschiedenen optischen Oberflächeneigenschaften. Um diese Probleme zu lösen, werden Optionen für die geometrische Darstellung des Modells verwendet. Die Möglichkeit einer geometrischen Darstellung des Modells (im Folgenden als Modell bezeichnet) ist eine assoziative Kopie des Modells, die Unterschiede in der Geometrie und/oder optischen Eigenschaften der Oberfläche aufweist. Die Option kann sowohl für das Modell selbst als auch für jede Leistung geschaffen werden.. Es behält die Kommunikation mit dem Originalmodell/Leistung. Die Arbeit mit Modellierungsoptionen ist weitgehend identisch mit der Arbeit mit abhängigen Versionen.

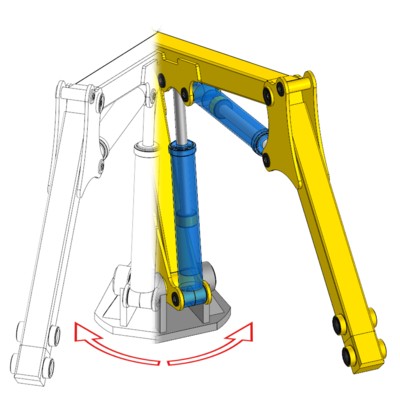

Kinematik in Unterbaugruppen

In der Baugruppe können Sie eine Unterbemusterung jedes Niveaus von beweglichen, d.h. die gegenseitige Bewegung ihrer Komponenten aktivieren.

Entwicklung der Verbindung "im Winkel"

Wenn kinematisch korrekt, ist es jetzt möglich, nicht nur den spezifischen Wert des Winkels zwischen Objekten zu setzen, sondern auch den Bereich, in dem dieser Wert sein kann.

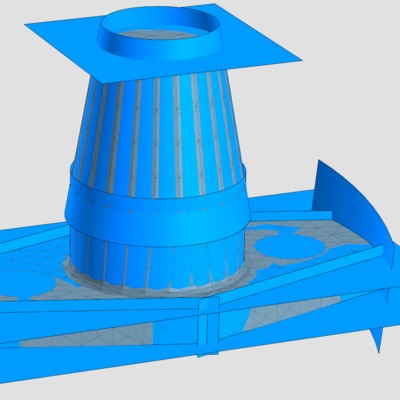

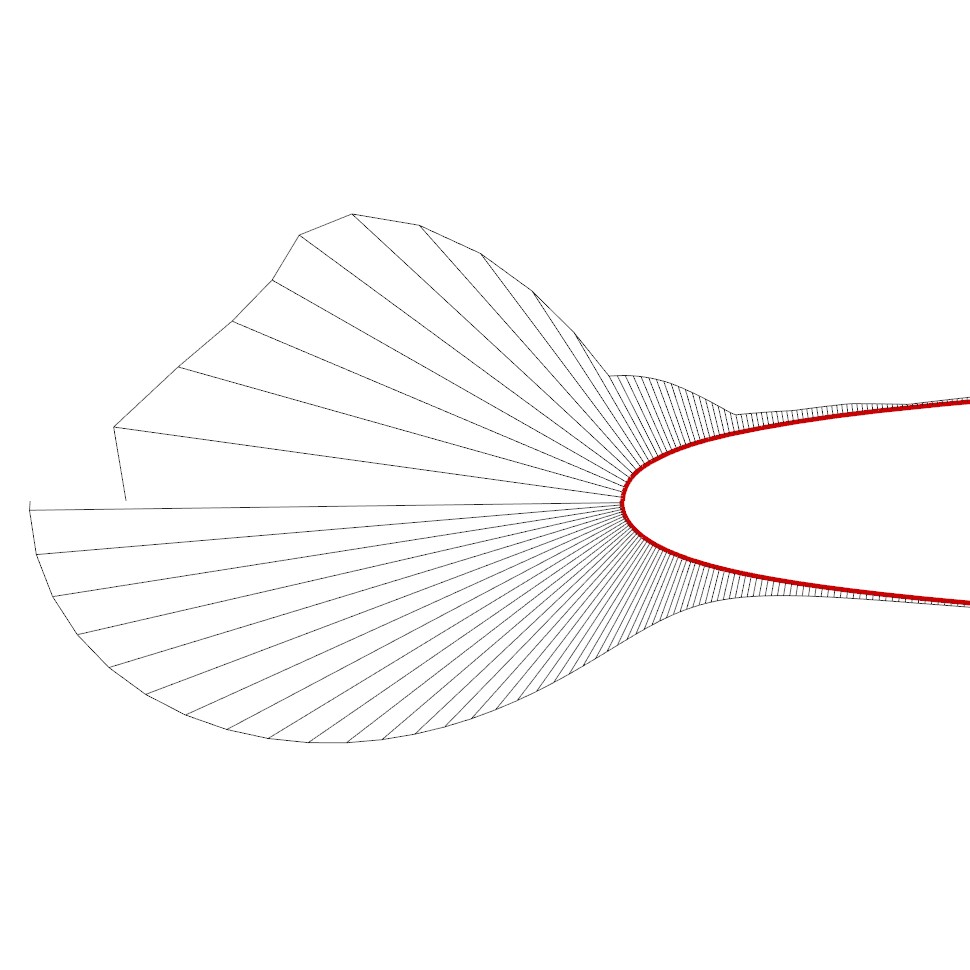

Eine Oberfläche ähnlich einem polygonalen Objekt

Neuer Befehl "Supertain Cut" für Reverse Engineering. Ermöglicht Polygonal auf Basis, eine flache, zylindrische, konische oder sphärische Oberfläche zu erhalten.

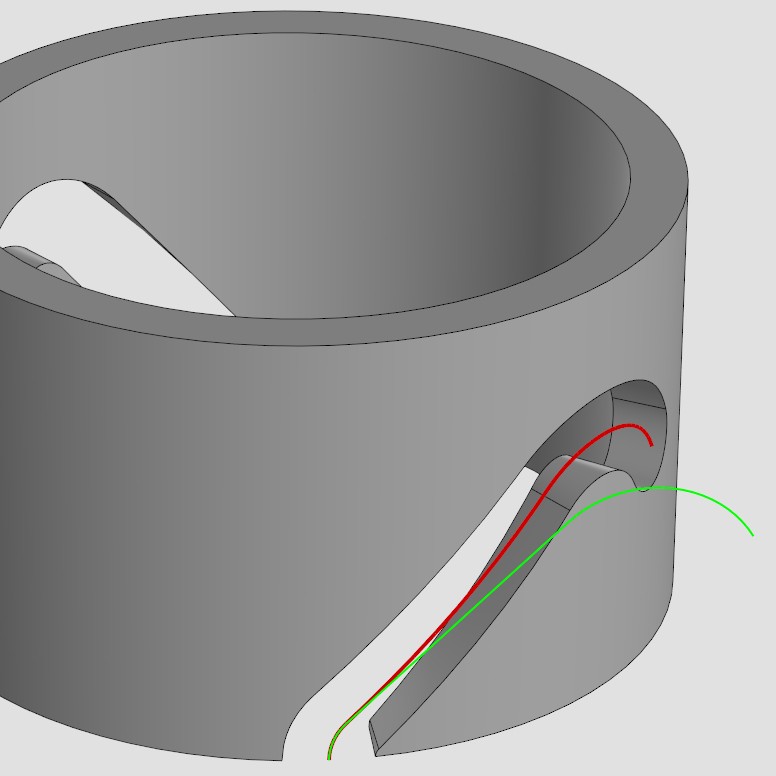

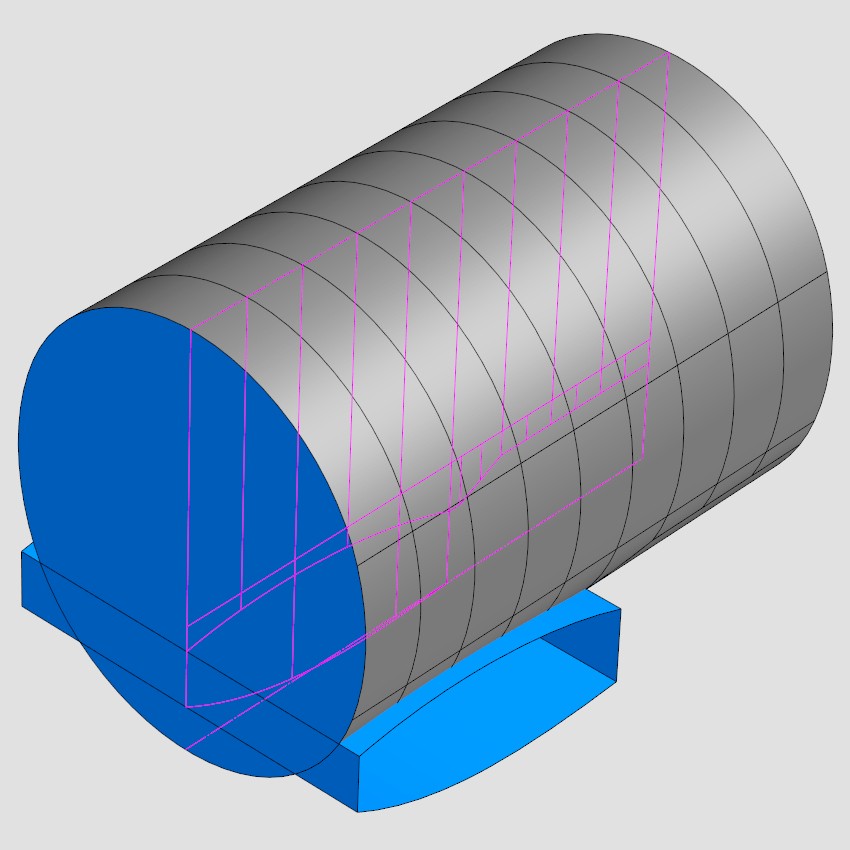

Schließen und Entfalten von Kurven

Kurve ist eine Übertragung

(mit der Erhaltung der Länge und Konfiguration) der ausgewählten flachen Kurve auf einer zylindrischen oder konischen Oberfläche und der Entfaltung - der Rückwärtsgang.

Verlängerung der Kurven

Das Ausstrecken ist in eine oder beide Richtungen möglich. Methoden der Verlängerung: die gleiche Kurve,

auf Tangential, Bogen des Kreises.

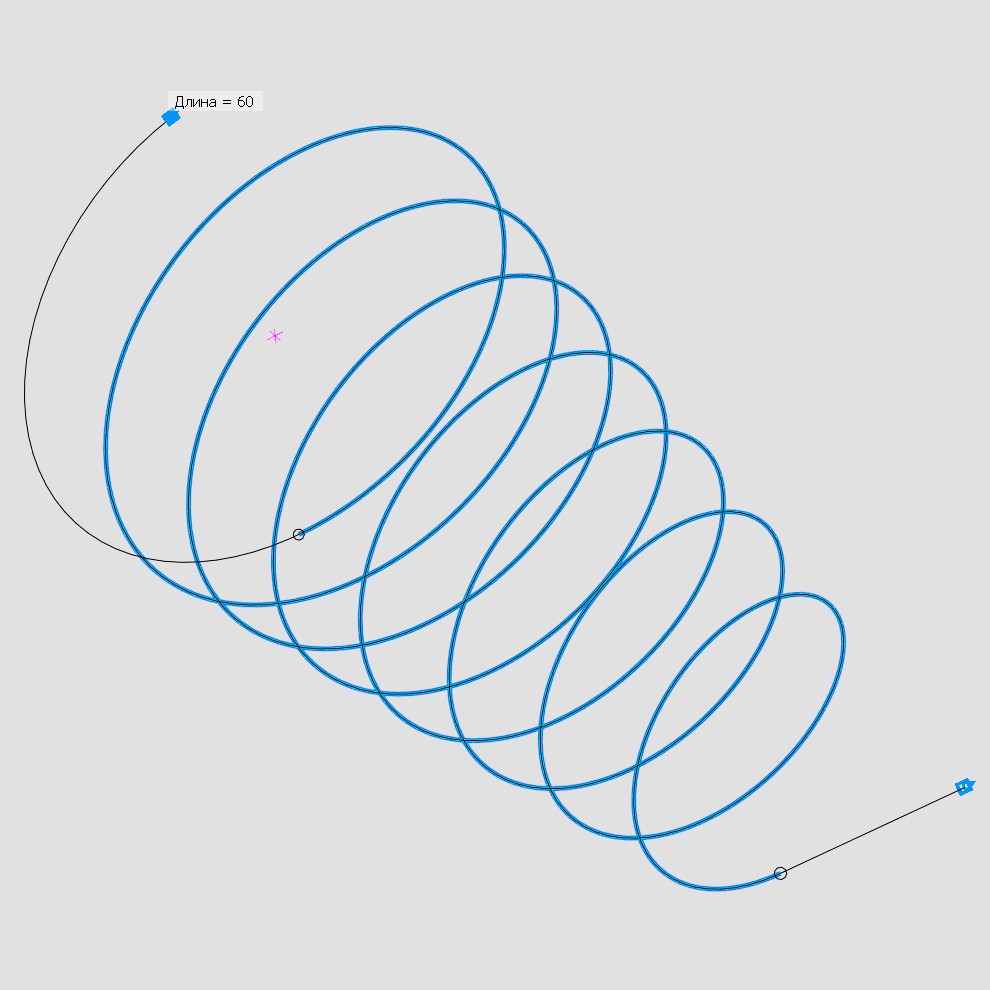

Splines glätten

Ein auf Punkten aufgebautes Spline kann glatter gemacht werden, mit weniger Schwankungen in der Krümmung. Die Reduzierung von Schwingungen wird durch Ablenkung von den angegebenen Punkten auf den zulässigen Abstand erreicht. Spline (sowie Metasplin), an Punkten, kann geglättet werden.

String der Surface Group

Verarbeitung für einen Aufruf eine Beherrschung mehrerer Oberflächen, Körper, Gesichter verschiedener Objekte. Optionale Entfernung des Sektionsobjekts aus dem Modell.

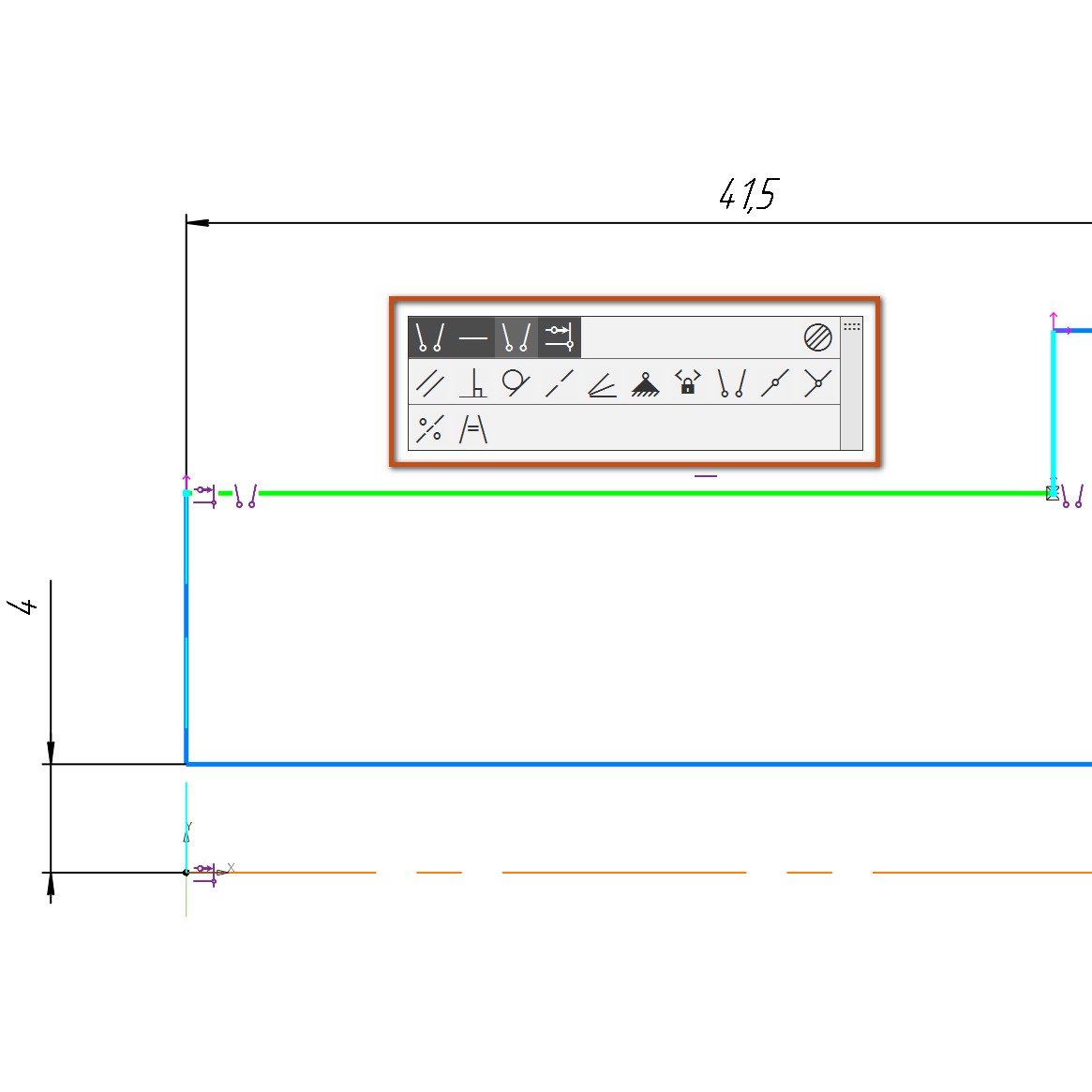

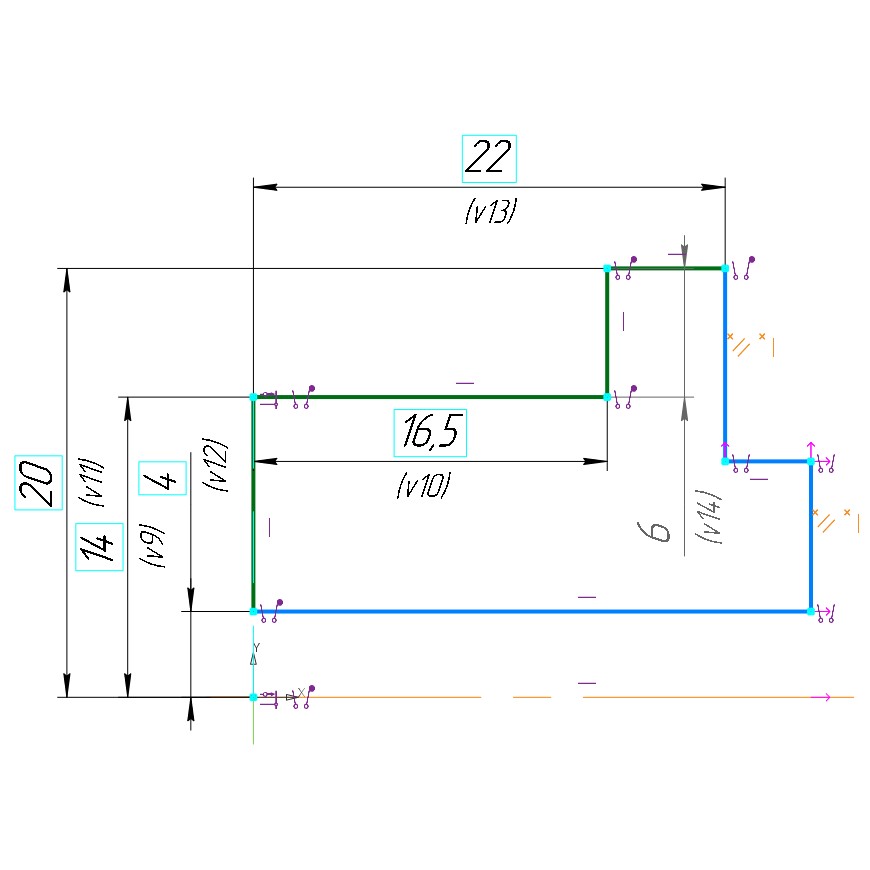

Verbesserung der Arbeitsfreundlichkeit mit Einschränkungen

Es gab ein spezielles Panel zur Arbeit mit Einschränkungen, das automatisch nach der Angabe des Objekts auftaucht und es Ihnen ermöglicht, diesem Objekt neue Beschränkungen aufzuerlegen oder ein oder mehrere von ihm zu entfernen.

Entwicklung der Zusammensetzung des Produkts

Bindung des Bauteils an die Bezeichnung Position, Komponente oder Körper; spezielle Modus zur Bearbeitung mit der Montage mit Aufführungen; Auswahl des Spezifikationsstils, je nachdem, welcher die Zusammensetzung angezeigt werden soll; mit Links als Eigenschaftswert usw.

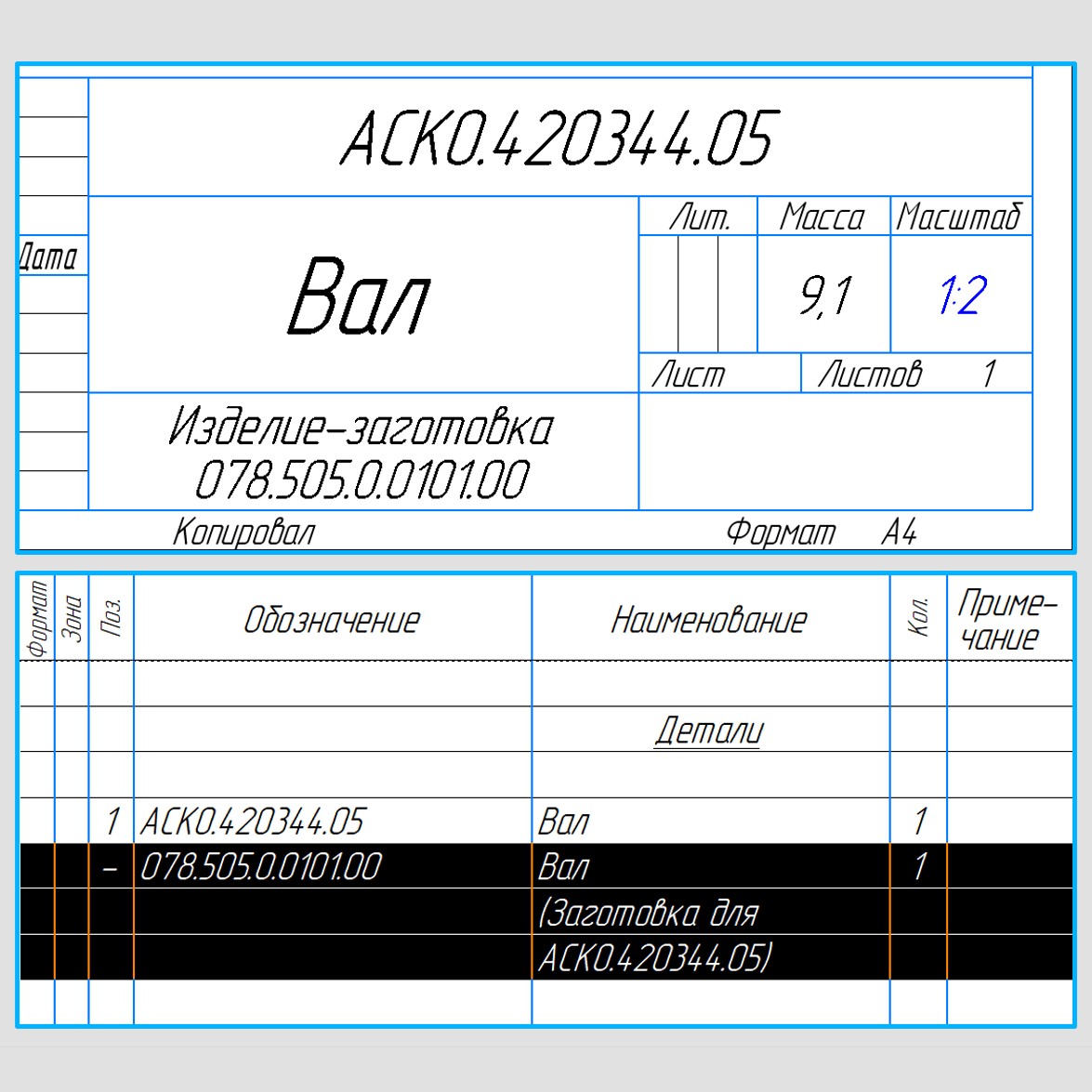

Automatische Anzeige der Produkt-Daten in assoziativer Teilezeichnung und Spezifikationen

Wird das Werkstück in das Teilemodell eingelegt und die Abrechnung in der Spezifikation enthalten, wird das Vorhandensein des Werkstücks automatisch in der zugehörigen Zeichnung dieses Teils sowie in der Montagespezifikation, die dieses Teil enthält, widergespiegelt.

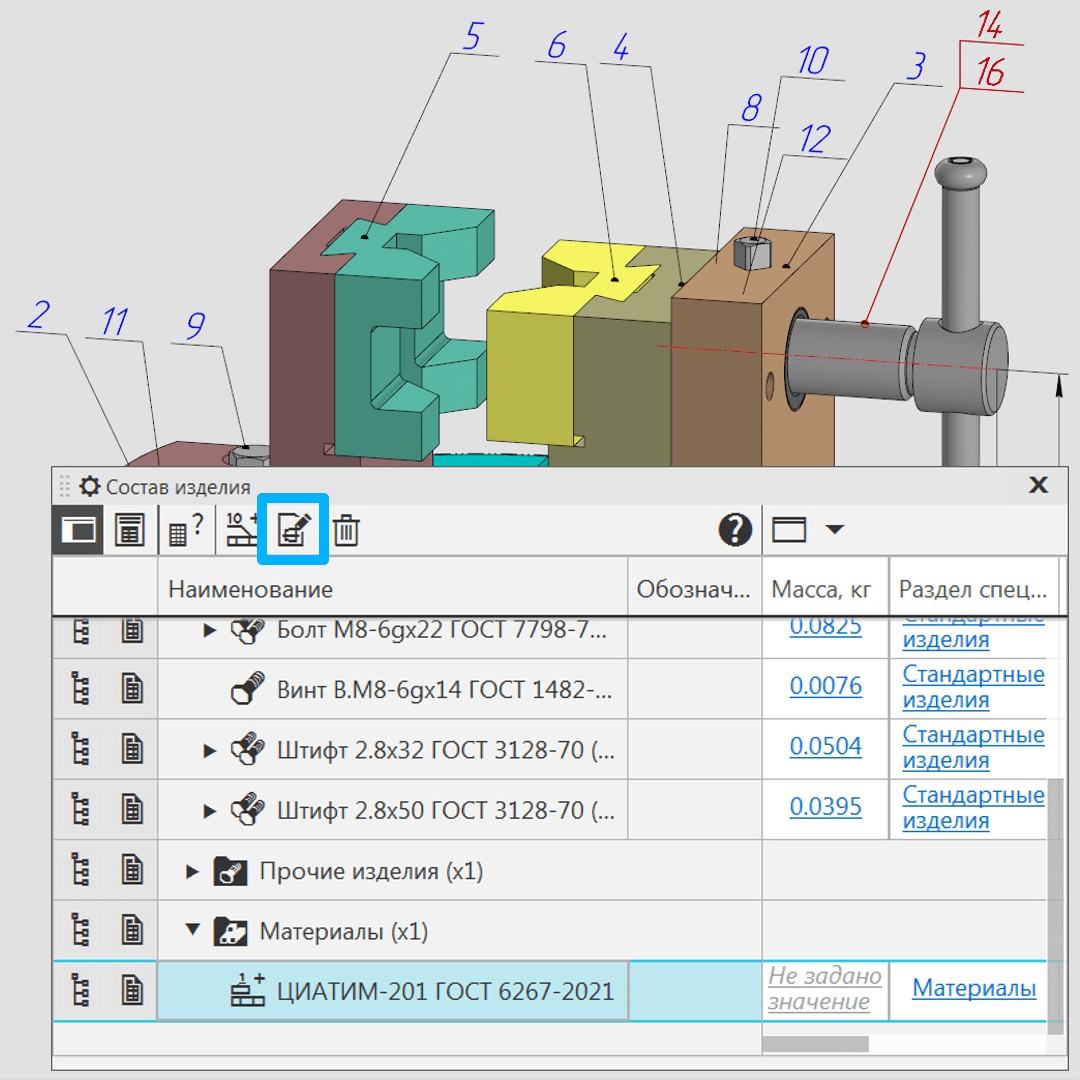

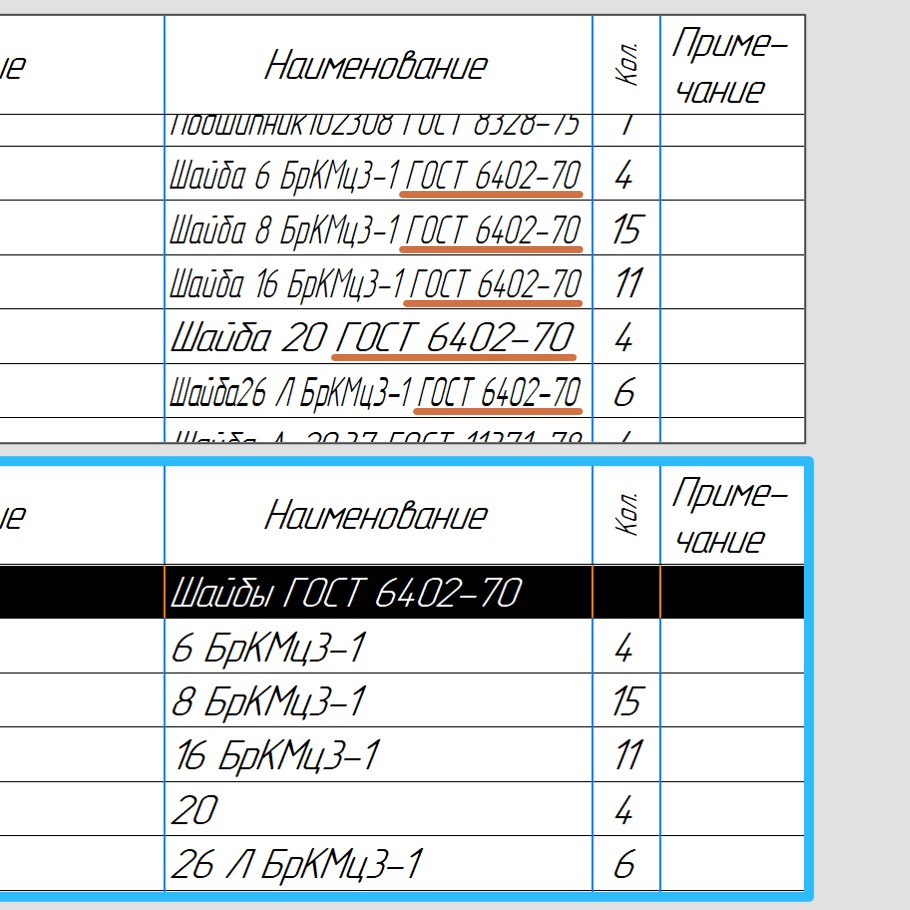

Allgemeiner Name der Gruppen von Standardprodukten oder Materialien

Ein String mit einem gemeinsamen Teil des Namens für eine Gruppe von Standardprodukten oder Materialien, die auf demselben Dokument angewendet werden, kann nun automatisch in der Spezifikation erstellt werden - mit dem neuen Befehl "Auf den allgemeinen Namen hinzufügen".

PDF-Flyer

Übersicht der neuen Funktionen im Vergleich zu den beiden Vorgängerversionen.
